Orga jasotzaile elektrikoaren egitura barne-errekuntzako orga jasotzailearena baino sinpleagoa da.Irudiak 1DC motako 1t sardexka zuzenaren oreka eskorga elektriko astuna erakusten du.
Orga jasotzaile elektrikoaren motor baten oinarrizko eraikuntza osagai hauek ditu:
1.Potentzia-unitatea: bateria.Baterien tentsio estandarrak 24, 30, 48 eta 72V dira.
2.Markoa: orga jasotzailearen markoa da, altzairuz eta altzairuz soldatutakoa.Orga jasotzailearen ia zati guztiak koadroan muntatuta daude.Funtzionamenduan zehar hainbat karga jasaten ditu, beraz, indar eta zurruntasun nahikoa izan behar du.
3. Transmisioa: motorraren potentzia orga jasotzailearen gurpil eragilera transmititzen da.
4. Zuzendaritza sistema: orga jasotzailearen gidatzeko noranzkoa kontrolatu.
5. Balazta-sistema: orga jasotzailea moteldu eta geldiarazi.
6. Motorra eta sistema elektrikoa: sistema elektrikoak hainbat osagairen bidez kontrolatzen du motorra, orga jasotzailearen abiaraztea, gelditzea, atzera egitea eta abiadura erregulatzea eta olio-ponpa motorra edo presio hidraulikoa lortzeko.

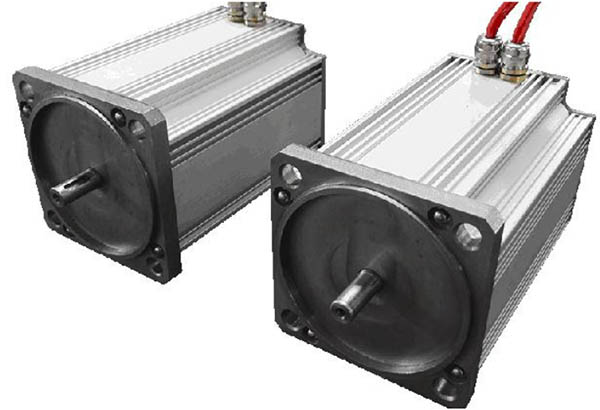

XINDADC MOTORREN KATALOGOA | ||
Potentzia nominala | Elementu zk. | Produktuaren argazkia |
| Orga Jasotzaile Elektrikoa Ibilgailuen Motorra | |

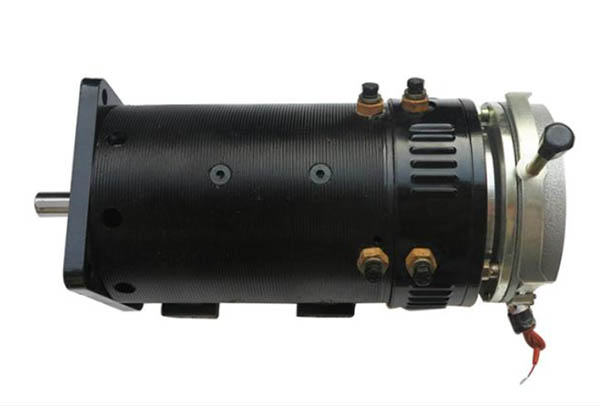

| DC Trakzio Motor elektrikoa |
|
7KW | DC Trakzio Motor Elektrikoa 242ZDC 242ZD706H15 eredua |
|
5KW | DC Trakzio Motor Elektrikoa 192ZDC 192ZD525H9 eredua |
|
4KW | DC Trakzio Motor elektrikoa 170ZDC 170ZD402H2A3 eredua |
|

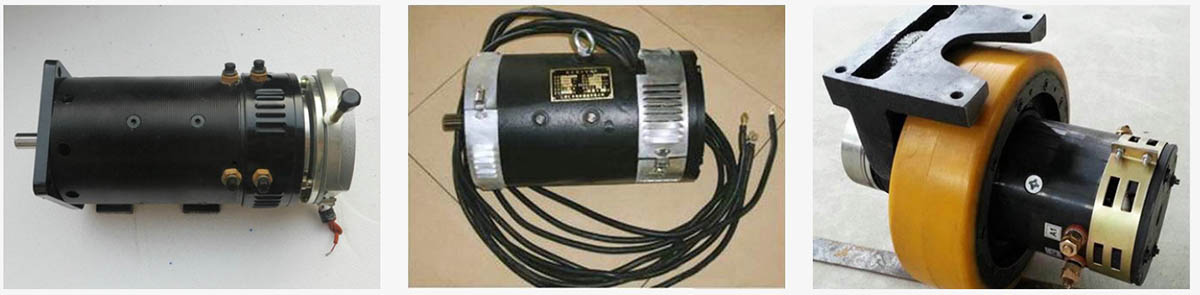

| Ibilgailu Elektrikorako DC MOTORRA |
|
| Orga Jasotzaile Elektrikoa Motor Elektrikoa |
|
| Orga Jasotzaile Elektrikoa Motor Elektrikoa |
XINDA DC Motor Series Zehaztapen Orria | ||||||||
Potentzia nominala (KW) | 3 | 4 | 4.5 | 5 | 6 | 7 | 7.5 | 10 |
Bateriaren tentsioa (VDC) | 48/60/72 | 72 | 96/144 | |||||
Gainkarga Multiploak | 2.5 | |||||||
Korronte nominala (A) | 73/58,4/48,7 | 96,8/77,5/64,5 | 109/87,2/72,7 | 118/94,7/78,9 | 138,9/111/92,5 | 108 | 116 | 116/77 |
Pare nominala (NM) | 10.2 | 13.6 | 15.3 | 17 | 20.5 | 23.9 | 25.6 | 34 |
Abiadura nominala (RPM) | 2800 | |||||||
Abiadura maximoa (RPM) | 4500 | |||||||
Lan Sistema | S2:60min | |||||||
Isolamendu Maila | H | |||||||
Hozteko metodoa | hozte naturala/aire hozte | |||||||
Eraginkortasuna (% 100 KARGA) | 85 | 86 | 86 | 88 | 88 | 88 | 90 | 90 |
Babes Maila | IP23 (IP44) | |||||||
Aplikazio | abiadura baxuko bidaiari/ibilgailu logistikoa/golf ibilgailua/ikusitako ibilgailua/ertzainen furgoneta/kamioia/piloko ibilgailua, etab. |
